Beschreibung
Edelstahl W.-Nr.: 1.4401, 1.4362
Incl. Nylondübel mit Rundkragen für 8 mm Bohrloch und Einschlagrohr. Die Drahtanker Ø 4 mm dürfen für Schalenabstände ≤ 250 mm und für Wandbereiche bis zu einer Höhe von 25 m über Gelände verwendet werden. Für Schalenabstände ≤ 400 mm und Wandbereiche bis zu einer Höhe von 25 m über Gelände sind die Drahtanker Ø 5 mm zugelassen.
Einbauuntergrund:
Beton, Ungelochte Vollziegel, KS-Vollsteine
Durch die Welle am Ankerende kein Abwinkeln erforderlich.
Z-21.2-1732

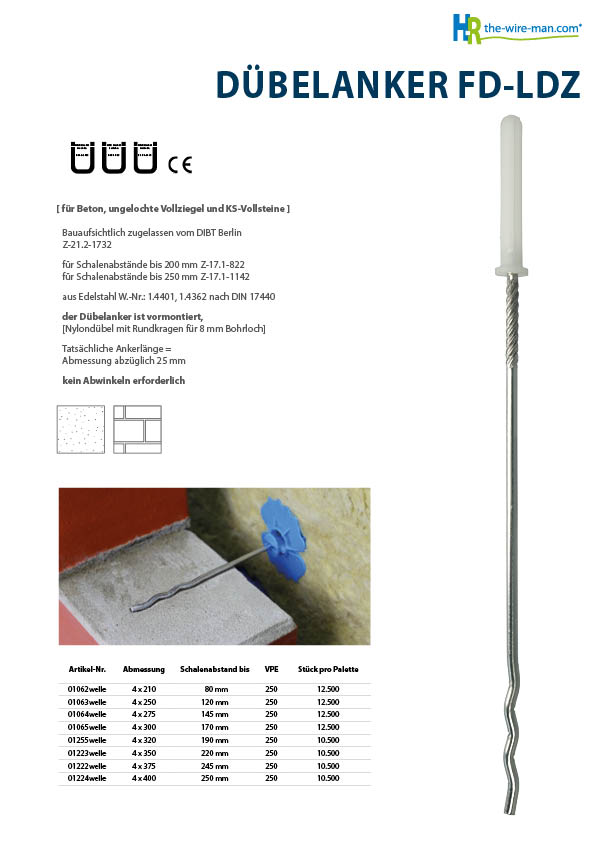

H&R GmbH Luftschichtdübelanker FD-LDZ
Bauaufsichtlich zugelassen vom DIBT Berlin.
Z-17.1-822
für Schalenabstände bis 200 mm
Z-17.1-1142
für Schalenabstände von 200 bis 250 mm
Z-17.5-1314
für Schalenabstände bis 400 mm
| Artikel-Nr. | Ausführung | Schalenabstand bis | VPE |
| 01062welle | 4 x 210 | 80 mm | 250 |
| 01063welle | 4 x 250 | 120 mm | 250 |
| 01064welle | 4 x 275 | 145 mm | 250 |
| 01065welle | 4 x 300 | 170 mm | 250 |
| 01255welle | 4 x 320 | 190 mm | 250 |
| 01223welle | 4 x 350 | 220 mm | 250 |
| 01222welle | 4 x 375 | 245 mm | 250 |
| 01224welle | 4 x 400 | 250 mm | 250 |
| 01228welle | 4 x 425 | 250 mm | 250 |
| 01225welle | 4 x 450 | 250 mm | 250 |
| 239350 | 5 x 350 | 200 mm | 250 |
| 239375 | 5 x 375 | 225 mm | 250 |
| 239400 | 5 x 400 | 250 mm | 250 |
| 239425 | 5 x 425 | 275 mm | 250 |
| 239450 | 5 x 450 | 300 mm | 250 |
| 239475 | 5 x 475 | 325 mm | 250 |
| 239500 | 5 x 500 | 350 mm | 250 |
| 239525 | 5 x 525 | 375 mm | 250 |
| 239550 | 5 x 550 | 400 mm | 250 |
Sonderlängen auf Anfrage
Tatsächliche Ankerlänge = Abmessung abzüglich 25 mm, da die Anker nicht mehr abgewinkelt werden.
